Łańcuszkowy system mocowania teł przeznaczony do montażu na ścianie lub suficie. System dedykowany do współpracy z tłami nawiniętymi na tuleje kartonowe lub aluminiowe o średnicy od 4,5cm do 6,5 cm.
Prezentowany zestaw zawieszania dedykowany jest do 2 tła. Każde z teł powinno być nawinięte na tuleję kartonową lub aluminiową o wymaganej średnicy. Do montażu tła na systemie służą ekspandery rozporowe.
Rozkręcone ekspandery wsuwa się do środka tulei z tłem i skręcając zwiększa ich średnicę do momentu zablokowania w tulei.

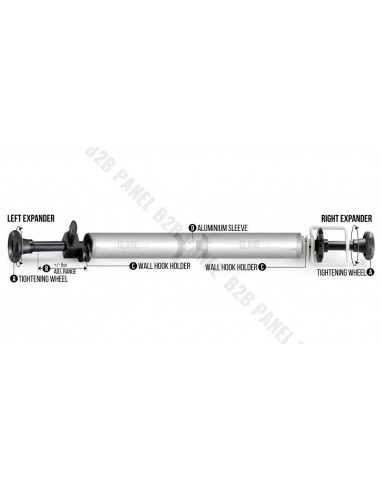

Legenda obrazka: A - regulacja rozporu ekspandera, B - zakres regulacji zaczepu do haka, C - wpust mocujący, D - tuleja aluminiowa

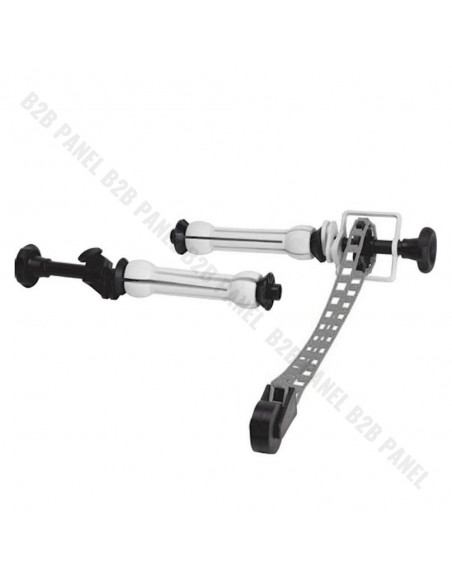

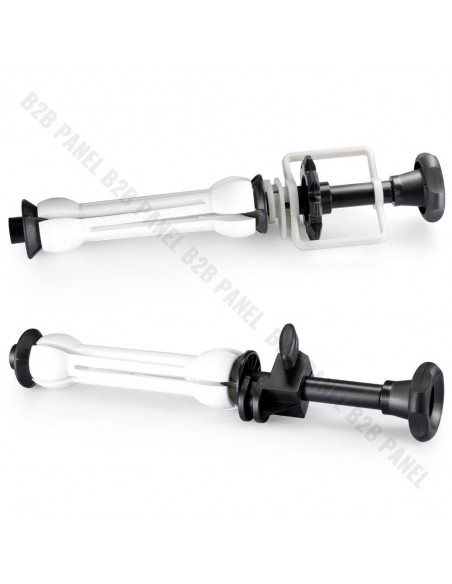

Ekspandery tworzą komplet mocowań do haków - lewy ekspander pozwala na dopasowanie szerokości do zawieszonych już haków w zakresie +/-5 cm. Na prawym ekspanderze mocujemy łańcuszek do regulacji długości tła.
Tak przygotowane tła z ekspanderami zakładamy na haki / uchwyty montażowe, wcześniej przymocowane do ściany lub sufitu. Na koło zębate w prawym ekspanderze zakładamy dołączone w komplecie łańcuszek regulacyjny z obciążnikiem zapewniającym jego prawidłowe położenie podczas pracy. Jeśli do założonych na uchwytach tłach jest utrudniony dostęp, łańcuszek można założyć przed zamocowaniem tła na uchwycie.
Prawidłowo założone tła z łańcuszkami pozwalają podciągać i opuszczać wybrane tło do żądanych pozycji.
O czym należy pamiętać przed montażem systemu:
- prawidłowe zaplanowanie rozstawu montowanych uchwytów / haków na ścianie / suficie - musi on być mniej więcej o 3cm do 8cm szersze od tulei z nawiniętym tłem - lewy ekspander pomaga zniwelować różnice 5cm w szerokości pomiędzy tłem z ekspanderami a uchwytem naściennym
- prawidłowe rozmieszczenie ekspanderów lewy, prawy. Tak aby tylko po jednej stronie, np. prawej występowały ekspandery z regulacją łańcuszkową a po przeciwnej ekspandery montażowe z możliwością dopasowania szerokości +/- 5cm.
Sugerowana kolejność montażu:
- Prawidłowy montaż ekspanderów rozporowych w tulei tła, wraz z montażem łańcuszka i obciążnika - tak aby początek i koniec części rozporowej znajdował się wewnątrz tulei
- Zmierzenie szerokości prawidłowo zamocowanych ekspanderów w tulei
- Zamocowanie haków / uchwytów montażowych na ścianie lub suficie w odległości pomiędzy uchwytami równej szerokości tła z ekspanderami + 4cm
- Założenie kompletu tła z tuleją i ekspanderem na uchwyt / hak po prawej stronie
- Założenie kompletu tła z tuleją i ekspanderem na uchwyt / hak po lewej stronie, niwelując występującą różnicę regulacją szerokości na leweym ekspanderze.

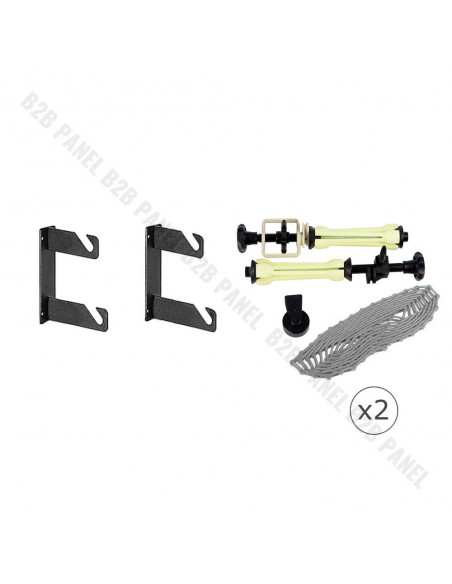

W zestawie:
- 2 x metalowe ścienne uchwyty montażowe na 2 ekspandery każdy
- Kołki montażowe do uchwytów
- 2 pary ekspanderów do mocowania tulei do teł: ekspander lewy i prawy, łańcuszek, obciążnik
Specyfikacja:
- Montaż 1-2 teł
- Mocowanie sufitowe lub naścienne
- Kolorowe łańcuszki regulacyjne, pozwalające na łatwiejsze odróżnienie regulowanego tła
- Dowolna szerokość teł
- Regulacja oporu
- Przekrój tulei teł pasujących do expanderów od 4,5cm do 6,5cm
Wymiary:
Uchwyt metalowy pojedynczy
wysokość: 19 cm
szerokość: 4,7 cm
głębokość: 16,5 cm
waga: 0,48 kg
Rolka pojedyncza
długość: 33 cm
szerokość: 6 cm
waga: 0,27 kg
Informacja: kolory łańcuszków w systemach zawieszania tła GlareOne mogą się różnić w zależności od partii produktów.
